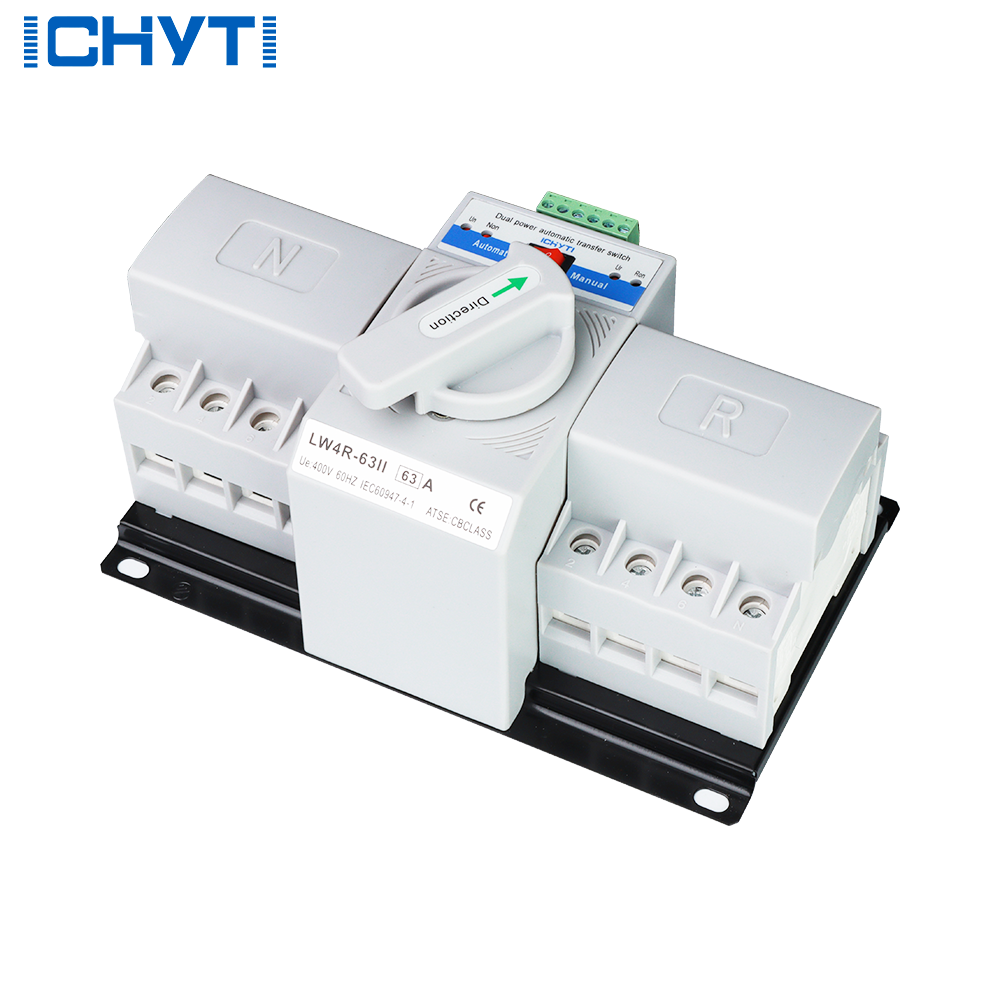

63 Amper Trifaze Solar Transfer Şalteri
63 A Trifaze Otomatik Transfer Şalteri
63 A trifaze otomatik transfer şalteri, bir elektrik yükünün iki ayrı AC besleme kaynağı arasında aktarılmasını sağlar. Şebeke ve jeneratör veya şebeke ve uygun inverter çıkışı arasında kaynak seçimi için kullanılabilir.
Otomatik ve manuel kullanım seçenekleriyle kaynak geçişinin yönetilmesine yardımcı olur. Solar uygulamalarda, yedek besleme kaynağı olarak kullanılacak inverter çıkışının trifaze sistemle ve şalterin elektriksel değerleriyle uyumlu olması gerekir.
Öne Çıkan Özellikler
- 63 A nominal akım.
- 400 V AC trifaze uygulamalara uygun yapı.
- İki AC kaynak arasında transfer.
- Otomatik ve manuel kullanım seçenekleri.
- Ana ve yedek kaynak durum göstergeleri.
- Harici kaynak durum göstergeleri için bağlantı imkânı.
Teknik Özellikler
| Marka | ICHYTI |
| Ürün tipi | Otomatik transfer şalteri — ATS |
| Sistem tipi | Trifaze AC |
| Nominal akım | 63 A |
| Nominal çalışma gerilimi | 400 V AC |
| Frekans | 50 / 60 Hz |
| Yalıtım gerilimi | 690 V AC |
| Darbe dayanım gerilimi | 4 kV |
| Kontrol devresi gerilimi | 230 V AC, 50 / 60 Hz |
| Kontrolör tipi | Tip A — temel tip |
| Belirtilen elektriksel ömür | 2000 işlem |
| Belirtilen mekanik ömür | 5000 işlem |
Çalışma Prensibi
Şalter, ana ve yedek besleme kaynakları arasında yük aktarımı için kullanılır. Otomatik modda geçiş, kontrolörün kaynak durumunu değerlendirmesine göre gerçekleşir. Manuel modda kaynak seçimi kullanıcı tarafından yapılabilir.
Bu ürün kaynak senkronizasyonu veya şebekeye enerji satışı işlevi sağlamaz. Transfer sırasında beslemede kesinti oluşabileceğinden kesintiye hassas cihazlar için ayrıca uygun UPS çözümü değerlendirilmelidir.
Kullanım Alanları
- Şebeke ve jeneratör arasında trifaze kaynak transferi.
- Şebeke ve uyumlu trifaze inverter çıkışı arasında geçiş.
- İki uygun AC besleme kaynağı bulunan dağıtım panoları.
- Ev, işletme ve tesislerde yedek besleme uygulamaları.
Kurulum ve Sistem Uyumluluğu
- Bağlantılar teslim edilen ürünün kutup sayısına ve üretici bağlantı şemasına göre yapılmalıdır.
- Her iki kaynağın gerilim, frekans ve faz sırası uyumluluğu kontrol edilmelidir.
- Nötrün anahtarlanması gerekip gerekmediği, tesisin topraklama ve koruma düzenine göre belirlenmelidir.
- Solar panel veya akü DC çıkışı doğrudan bu AC transfer şalterine bağlanmamalıdır.
- Solar sistemlerde kullanılacak inverterin bağımsız yük beslemeye uygun AC çıkışı bulunmalıdır.
- Jeneratörün otomatik başlatılması için gerekli kontrol bağlantıları ayrıca doğrulanmalıdır.
- Kablo kesitleri ve koruma ekipmanları yük akımına ve tesis koşullarına göre seçilmelidir.
- Kurulum, devreye alma ve elektrik bağlantıları yetkin kişiler tarafından yapılmalıdır.
