Mexxsun 100 HP 75 kW Trifaze Solar Pompa İnverteri

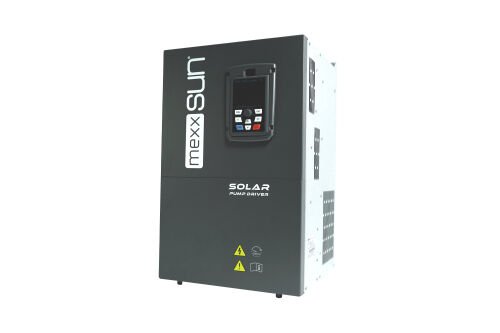

Mexxsun MX600-4T-75G, 75 kW / 100 HP sınıfındaki uyumlu trifaze pompa motorlarını güneş enerjisiyle çalıştırmak için kullanılan solar pompa sürücüsüdür. Güneş panellerinden gelen doğru akımı, pompa motoruna uygun trifaze alternatif akıma dönüştürür.
Tarımsal sulama ve su transferi uygulamalarında kullanılabilir. Motor uyumluluğu değerlendirilirken güç değerinin yanında motorun etiket akımı, gerilimi ve bağlantı şekli de kontrol edilmelidir.
Öne Çıkan Özellikler
- 75 kW / 100 HP motor güç sınıfı.
- 380 V trifaze pompa uygulamalarıyla kullanım.
- Solar MPPT kontrolü.
- 150 A çıkış akımı.
- Uyumlu şebeke veya jeneratör üzerinden AC besleme imkânı.
- Kontrol paneli üzerinden motor ve çalışma parametrelerinin ayarlanması.
Teknik Özellikler
| Marka | Mexxsun |
| Model | MX600-4T-75G |
| Stok kodu | PM750.KWDRMX.T02 |
| Uyumlu motor güç sınıfı | 75 kW / 100 HP |
| Nominal AC çıkış | 380 V trifaze |
| Çıkış akımı | 150 A |
| Belirtilen AC giriş akımı | 157 A |
| Maksimum DC giriş akımı | 214 A |
| Standart maksimum DC giriş gerilimi | 800 V DC |
| Önerilen panel dizisi açık devre gerilimi | 550–750 V DC |
| Önerilen MPPT gerilim aralığı | 450–600 V DC |
| Şebeke veya jeneratör AC girişi | 380 V trifaze, -%15 / +%20 |
AC giriş akımı, DC giriş akımı ve motor çıkış akımı farklı değerlerdir. Panel dizisi ve motor bağlantıları, ilgili giriş veya çıkışın sınırlarına göre ayrı ayrı tasarlanmalıdır.
Koruma İşlevleri
- Aşırı gerilim ve düşük gerilim koruması.
- Aşırı akım ve aşırı yük koruması.
- Çıkış faz kaybı koruması.
- Kısa devre ve aşırı sıcaklık koruması.
- Uygun parametre ayarlarıyla pompanın susuz çalışmasına karşı koruma.
Kullanım Alanları
- Tarımsal sulama sistemleri.
- Uyumlu trifaze dalgıç pompalar.
- Uyumlu yüzey pompalarıyla su transferi.
- Depo, havuz ve sulama rezervuarı dolum uygulamaları.
Panel ve Pompa Seçimi
Gerekli panel sayısı yalnızca motor gücüne göre belirlenmemelidir. Panel dizisinin çalışma gerilimi, açık devre gerilimi, toplam akımı ve kurulum bölgesinin sıcaklık koşulları birlikte değerlendirilmelidir.
Pompanın sağlayacağı debi ve basma yüksekliği; pompa eğrisine, kuyu derinliğine, boru kayıplarına ve mevcut güneş enerjisine bağlıdır. Sürücünün 75 kW olması, her koşulda aynı su miktarının elde edileceği anlamına gelmez.
Kurulum ve Kullanım Bilgileri
- Motor etiketindeki gerilim, akım ve frekans değerleri sürücüye doğru girilmelidir.
- Motor bağlantısı ve dönüş yönü devreye alma sırasında kontrol edilmelidir.
- Panellerin soğuk havadaki toplam açık devre gerilimi, cihazın DC giriş sınırını aşmamalıdır.
- Şebeke, jeneratör ve solar kaynak geçişleri üreticinin bağlantı şemasına uygun tasarlanmalıdır.
- Gerekli koruma ve kaynak ayırma düzeni kurulmadan AC ve DC kaynaklar birlikte devreye alınmamalıdır.
- Kablo kesitleri, koruma ekipmanları ve topraklama düzeni tesis koşullarına göre belirlenmelidir.
- Uzun motor kablolarında çıkış filtresi veya reaktör ihtiyacı üretici önerilerine göre değerlendirilmelidir.
- Montaj, parametre ayarı ve devreye alma işlemleri yetkin kişiler tarafından yapılmalıdır.
