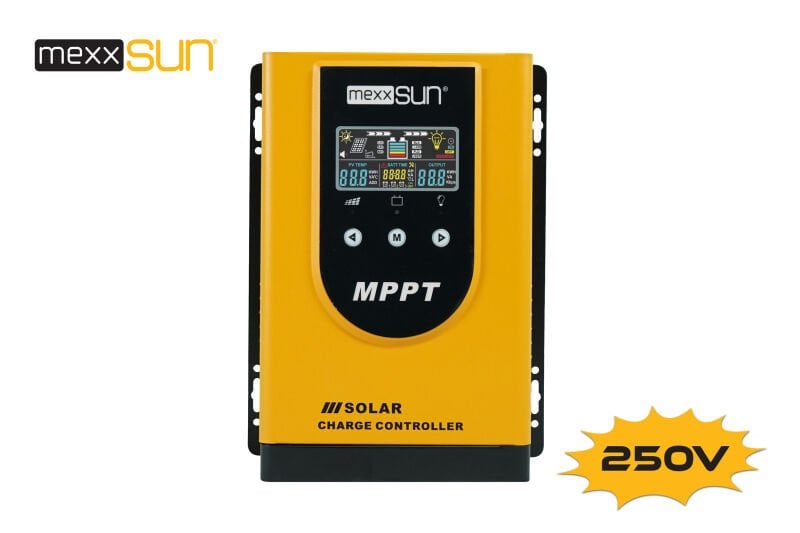

MEXXSUN 12/24/48 V 80A Şarj Kontrol Cihazı
Mexxsun MPK8 80 A MPPT Solar Şarj Regülatörü
Mexxsun MPK8-80A, güneş panellerinden gelen enerjiyi akü şarjında değerlendiren MPPT solar şarj regülatörüdür. 80 A nominal şarj akımıyla 12 V, 24 V, 36 V ve 48 V akü sistemlerinde kullanılabilir.
Renkli LCD ekran üzerinden çalışma bilgileri takip edilebilir. Kurşun-asit ve uygun lityum aküler için farklı şarj seçenekleri sunar. Lityum akülerde sistem gerilimi ve akü profili kullanım öncesinde ayarlanmalıdır.
Öne Çıkan Özellikler
- 80 A nominal şarj akımı.
- 12/24/36/48 V akü sistemleriyle kullanım.
- 12 V, 24 V ve 48 V sistemlerde otomatik gerilim tanıma.
- 36 V sistemler için manuel gerilim seçimi.
- 250 V sınıfında PV girişi.
- Renkli ve arka aydınlatmalı LCD ekran.
- Fanlı soğutma.
- RS485 haberleşme ve RJ45 bağlantı noktası.
- Farklı yük çalışma modları.
Elektriksel Özellikler
| Marka | Mexxsun |
| Model | MPK8-80A |
| Stok kodu | RG100.18MPMX.004 |
| Şarj teknolojisi | MPPT |
| Nominal akü sistemi gerilimleri | 12 / 24 / 36 / 48 V |
| Nominal şarj akımı | 80 A |
| Nominal yük çıkış akımı | 40 A |
| Maksimum PV açık devre gerilimi | En düşük ortam sıcaklığında 250 V DC |
| 25 °C için belirtilen PV açık devre gerilimi sınırı | 225 V DC |
| Minimum PV gerilimi | 12/24/36/48 V sistemler için sırasıyla 20/40/60/80 V |
| Belirtilen MPPT takip doğruluğu | %99 |
| Maksimum şarj verimliliği | %97 |
| İç tüketim | 48 V sistemde ≤ 35 mA |
| Akü seçenekleri | Jel, kapalı tip, sulu tip, kullanıcı ayarı ve uygun lityum akü profilleri |
| Ortak uç yapısı | Pozitif ortak uçlu |
80 A şarj akımı ile 40 A yük çıkış akımı farklı sınırlardır. Yük çıkışına bağlanan cihazlar 40 A sınırına uygun seçilmelidir.
Akü Gerilimine Göre Maksimum PV Giriş Gücü
| Akü sistemi | Maksimum PV giriş gücü |
| 12 V | 1040 W |
| 24 V | 2080 W |
| 36 V | 3120 W |
| 48 V | 4160 W |
Panel dizisi seçilirken güç sınırının yanında açık devre gerilimi, çalışma gerilimi ve izin verilen giriş akımı da kontrol edilmelidir. Soğuk havada yükselen panel gerilimi, maksimum PV giriş sınırını aşmamalıdır.
İzleme ve Yük Kontrolü
LCD ekran üzerinden akü, şarj, yük ve panel gerilimi bilgileri görüntülenebilir. Birikmiş şarj ve deşarj değerleri takip edilebilir.
Yük çıkışı için normal çalışma, ışık kontrolü, zaman kontrolü ve birleşik çalışma seçenekleri bulunur. Uygulama üzerinden izleme opsiyoneldir; gerekli haberleşme aksesuarlarının ürün sürümüyle uyumu ayrıca doğrulanmalıdır.
Çalışma Ortamı ve Bağlantılar
| Ekran | Renkli, arka aydınlatmalı LCD |
| Kontrol | 3 tuş |
| Soğutma | Metal gövde üzerinden ısı dağıtımı ve fan |
| Terminal kablo kapasitesi | En fazla 25 mm² |
| Haberleşme | RS485 / RJ45 |
| Çalışma sıcaklığı | -20 °C ile +55 °C |
| Depolama sıcaklığı | -30 °C ile +80 °C |
| Bağıl nem | %10–90, yoğuşmasız |
Kullanım Alanları
- Akülü güneş enerjisi sistemleri.
- Bağ evi ve hobi bahçesi enerji uygulamaları.
- Karavan ve bağımsız enerji sistemleri.
- Uygun gerilim ve akım değerlerine sahip solar aydınlatma uygulamaları.
Kurulum ve Kullanım Bilgileri
- Bağlantı sırası önce akü, ardından yük ve son olarak güneş paneli olacak şekilde uygulanmalıdır.
- Lityum akülerde önce sistem gerilimi, ardından uygun akü tipi seçilmelidir.
- 36 V sistem gerilimi manuel olarak ayarlanmalıdır.
- Şarj ayarları ve akım sınırı, akü üreticisinin izin verdiği değerlere uygun olmalıdır.
- İnverter gibi yüksek başlangıç akımı çeken cihazlar kontrolörün yük çıkışına bağlanmamalı; uygun sigorta ve kabloyla akü üzerinden beslenmelidir.
- Pozitif ortak uç yapısı, tesisin topraklama düzeniyle birlikte değerlendirilmelidir.
- Kablo kesitleri ve sigortalar sistem akımına ve kablo uzunluğuna göre belirlenmelidir.
- Cihaz kuru, iyi havalandırılan ve fan açıklıkları kapanmayacak bir alana kurulmalıdır.
- Kurulum ve elektrik bağlantıları yetkin kişiler tarafından yapılmalıdır.
