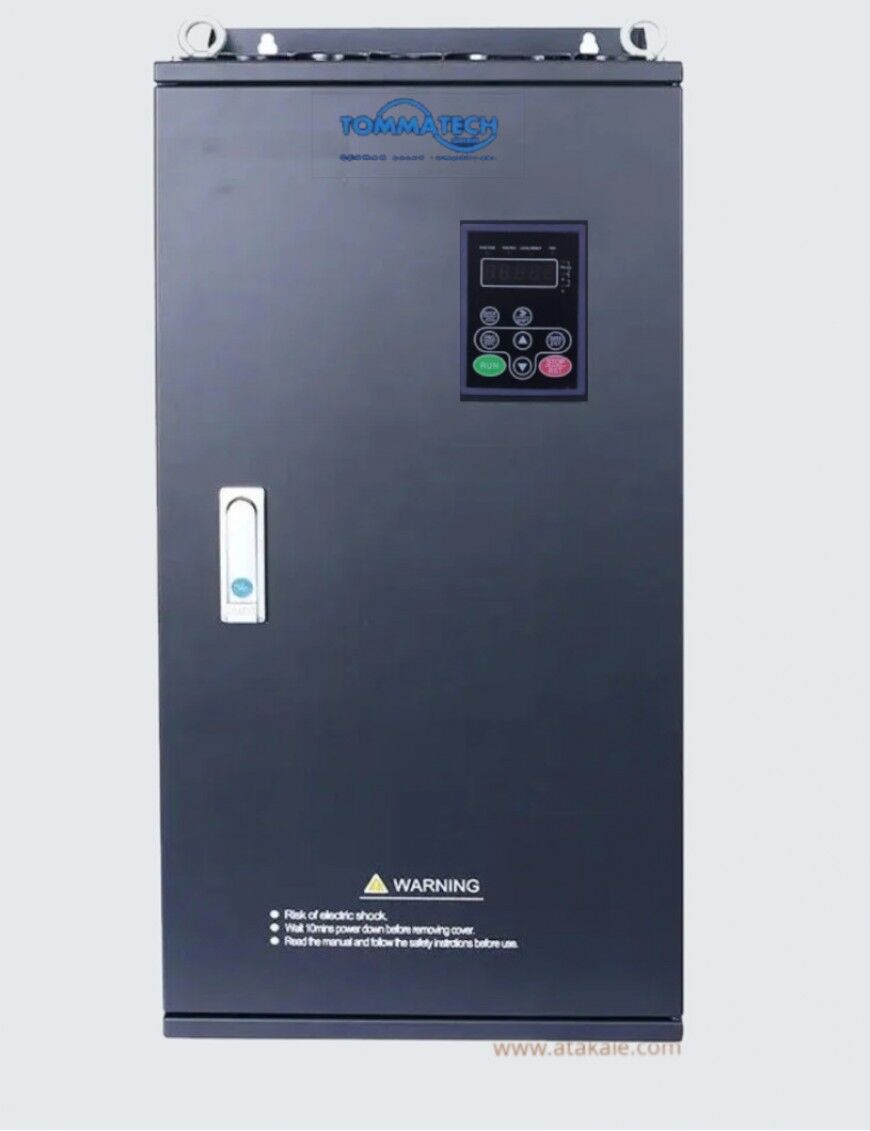

Tommatech Lixiang. tarafından üretilen CDI-SPD serisi fotovoltaik su pompası sürücüsünü seçtiğiniz için teşekkür ederiz.
CDI-SPD serisi fotovoltaik su pompası sürücüsünü (bundan sonra "Ürün" olarak anılacaktır) kullanmadan önce, doğru kullanımı sağlamak için lütfen kılavuzu dikkatlice okuyun. Yanlış kullanım, ekipmanın anormal çalışmasına, arızalanmasına, hizmet ömrünün kısalmasına ve hatta kişisel yaralanmaya neden olabilecek kazalara neden olabilir. Bu nedenle, lütfen kullanmadan önce kılavuzu dikkatlice okuyun ve Ürünü kesinlikle kılavuza göre kullanın.
Kılavuz, Ürünün gelecekte daha fazla onarımı ve bakımı için okunduktan sonra düzgün bir şekilde saklanması gereken standart bir dosyadır. Kılavuz, çalıştırma talimatlarının yanı sıra referansınız için kablo bağlantı şemasını da sağlar. Ürünün kullanımıyla ilgili zorluk yaşıyorsanız veya özel gereksinimleriniz varsa, lütfen yerel ofislerimiz veya bayilerimizle iletişime geçmekten veya doğrudan merkezdeki müşteri hizmetleri merkezimizi aramaktan çekinmeyin. Size özel hizmet sunacağız.
Bu Kılavuzun içeriğini önceden bildirimde bulunmadan değiştirebiliriz. Ürünü ambalajından çıkarırken lütfen aşağıdakileri ciddi şekilde doğrulayın:
1. Ürünün nakliye sırasında hasar görüp görmediğini, bileşenlerin ve parçaların hasar görüp görmediğini ve düşüp düşmediğini ve gövdenin çarpıp çarpmadığını kontrol edin.
2. Ürünün isim plakasında belirtilen nominal değerin sipariş gereksinimlerinize uygun olup olmadığını ve satın aldığınız makinenin ambalaj kutusunda bulunup bulunmadığını kontrol edin.sipariş, ürün sertifikası, kullanım kılavuzu ve garanti kartı.
Üretim, paketleme ve teslimat konusunda katıyız. Herhangi bir denetim ihmali durumunda, sorunu çözmek için lütfen bizimle veya tedarikçinizle iletişime geçin.
Bakım ve Onarım
Ortam sıcaklığı, nem, toz ve titreşim gibi etkiler frekans invertörünün dahili bileşenlerinin eskimesine neden olabilir ve bu da frekans invertörünün potansiyel arızasına veya hizmet ömrünün kısalmasına neden olabilir. Bu nedenle frekans invertörünün günlük bakımının ve düzenli muayenesinin yapılması gerekmektedir.
Günlük denetim öğesi:
A Motorun çalışma sesinde anormal bir değişiklik olup olmadığını kontrol edin.
B Motor çalışırken herhangi bir titreşim olup olmadığını kontrol edin.
C Frekans invertörünün kurulum ortamının değişip değişmediğini kontrol edin.
D Frekans invertörünün soğutma fanının normal çalışıp çalışmadığını kontrol edin.
Günlük temizlik:
A Frekans invertörünü her zaman temiz ve düzenli tutun.
B Frekans invertörünün yüzeyindeki tozları etkili bir şekilde temizleyin;tozların, özellikle de metal tozunun frekans invertörüne girmesi.
C Frekans invertörünün soğutma fanındaki yağ kirini etkili bir şekilde temizleyin.
(2) Düzenli denetim
Lütfen denetimi zor olan yerleri düzenli olarak denetleyin.
Düzenli denetim öğesi:
A Hava bacasını düzenli olarak kontrol edin ve temizleyin.
B Vidanın gevşek olup olmadığını kontrol edin.
C Frekans invertörünün paslanmış olup olmadığını kontrol edin.
D Yüzey bağlantı terminalinde ark olup olmadığını kontrol edin.
(3) Hassas parçaların değiştirilmesi
Frekans invertörünün hassas parçaları arasında, hizmet ömrü çalışma ortamına ve bakım durumuna yakından bağlı olan soğutma fanı ve filtre elektrolitik kondansatörü yer alır.
Kullanıcılar değiştirme süresini çalışma süresine göre onaylayabilir. A Soğutma fanı Olası hasar nedenleri: Yatak aşınması ve bıçak eskimesi. Karar standardı: Başlatma sırasında fan kanadında çatlaklar ve anormal titreşim sesi olup olmadığını kontrol edin.
B Filtre elektrolitik kondansatör
Olası hasar nedenleri: Düşük kaliteli giriş gücü, yüksek ortam sıcaklığı, sık yük modülasyonu ve elektrolit eskimesi.
Karar standardı: Sıvı sızıntısı olup olmadığını ve emniyet valfinin dışarı çıkıp çıkmadığını doğrulayın; elektrostatik kapasitenin ve izolasyon direncinin ölçümü.
(4) Frekans invertörünün saklanması
Cihazı satın aldıktan sonra lütfen aşağıdaki hususlara dikkat ediniz.
A Lütfen mümkün olduğunca orijinal ambalajında saklayın.
B Uzun süreli depolama, elektrolitik kapasitörün eskimesine neden olacaktır. Emin ol
Yılda bir kez en az 5 saat süreyle elektrik verin ve gerilimi nominal değere yükseltin.
Değeri voltaj regülatörü aracılığıyla yavaşça ayarlayın.
(5) Frekans invertörünün garantisi
Bakım gerektirmeme özelliği yalnızca frekans invertörüyle sınırlıdır.Ürünlerimize, ne zaman ve nerede kullanılırsa kullanılsın, ömür boyu ücretli hizmet veriyoruz.
Kalite veya ürün kazası meydana geldiğinde, ürünün en fazla onarım, değiştirme ve iade sorumluluklarını üstleniyoruz. Kullanıcıların daha fazla sorumluluğa ihtiyacı varsa
Tazminat garantileri için lütfen önceden mülk sigorta şirketine sigorta yaptırın.
Garanti hizmeti barkod tarihinden itibaren 18 ay içinde geçerli olmalıdır. Aşağıdaki nedenlerden kaynaklanan arızalar için, garanti süresi geçerli olmasa bile, yalnızca ücretli bakım servisi mevcuttur:
A Yanlış kullanımdan (kullanıcı kılavuzuna tabidir) veya yetkisiz onarım ve yeniden takmadan kaynaklanan arızalar.
B Frekans invertörünün standart ve spesifikasyon gerekliliklerinin ötesinde kullanılmasından kaynaklanan sorunlar.
C Kazara düşme ve uygunsuz kullanımdan kaynaklanan hasar.
- Etrafında su damlası, buhar, toz veya yağlı toz yok
- Etrafında yakıcı veya yanıcı gaz ve sıvı yok
- Etrafta yüzen toz ve metal parçacıklar yok
- Titreşimsiz sağlam taban
- Elektromanyetik veya gürültü girişimi yok
- Ortam sıcaklığı -10°C ~ +50°C olmalıdır; Ortam sıcaklığının 40°C'nin üzerinde olması ve aşırı ısınması durumunda havalandırmanın iyi olduğu bir yerde depolanmalıdır.
2-Kurulum Talimatları ve Yer Sınırı
-Yangın kazalarına sebep olması durumunda yangına dayanıklı çerçeve üzerine örneğin metal çerçeve üzerine monte edilmelidir.
-Dikey olarak vidalarla monte edilmelidir; baş aşağı, eğik veya yatay montaja izin verilmez
-Konvertörün çalışırken aşırı ısınması durumunda havalandırması için yedek alan sağlanmalıdır.
-Konvertör kontrol panosu içine monte edildiğinde ortam sıcaklığının belirtilen değerden düşük olmasını sağlamak için havalandırma dikkate alınmalıdır.
-Birbirleri üzerindeki ısı etkisini en aza indirmek için, aynı kontrol kabinine iki veya daha fazla dönüştürücü monte edilmişse yatay olarak yan yana monte edilmelidir; Dikey olarak monte edilmeleri gerekiyorsa aynı sebepten dolayı aralarına bölme plakası konulmalıdır.
-Elyaf, kağıt artıkları, ağaç talaşları veya metal talaşları gibi çeşitli yabancı maddelerden uzak tutulmalıdır.
- PE toprak terminali toprağa bağlanmalıdır
- Nominal voltaj AC voltajına uygun olmalıdır
-Güç kabloları R, S ve T terminallerine, motor hatları ise U, V ve W terminallerine bağlanmalıdır; herhangi bir yanlış bağlantı dönüştürücünün dahili bileşenlerine zarar verebilir
-Terminallerin ve kabloların güvenilirliği kablolamadan önce değerlendirilmeli ve ana devrenin terminalleri için vidalar sağlam bir şekilde sıkılmalıdır.
Elektrik çarpmasını önlemek için ana devrenin terminallerine dokunmayın.
1 Giriş terminali R, S, T veya L, N bağlantısı
Ek bir kesici/kıyıcı, ana döngünün (R,S,T veya L,N) terminalleri ve üç fazlı AC veya Tek fazlı AC girişi ile seri olarak bağlanmalıdır. Daha iyi çalışması için bunlara seri olarak bir elektromanyetik kontaktör bağlanmalıdır ki konvertörün koruma fonksiyonu devredeyken elektriği kesebilsin (İpucu: Elektromanyetik kontaktörün uçlarına R-C darbe emiciler eklenmelidir.
Eğer ek birtoprak kaçağı devre kesicisi (ELCB) elektrik kaçağına karşı koruyucu cihaz olarak monte edilmiştir, ELCB'nin arızalı çalışmasını önlemek için akımın hassasiyeti 200mA'den fazla olmalı ve çalıştırma süresi 0,1 saniyeden az olmamalıdır.
Şebekeden gelen yüksek gerilim ve yüksek akım giriş devresinden bazı redresörlerin zarar görmesi durumunda, giriş terminallerine AC reaktör bağlanmalıdır, bu da giriş terminallerinin güç faktörlerini iyileştirebilir.
Ana döngüyü açma veya kapatma yöntemini benimseyerek dönüştürücüyü kontrol etmeyin. Bunun yerine, dönüştürücünün kontrolüne klavyedeki veya kontrol döngüsü terminallerindeki RUN/STOP düğmeleri uygulanmalıdır; bu şekilde kontrol edilmesi gerekiyorsa sadece saatte bir uygulanabilir.
Giriş terminallerine ek bir gürültü filtresi bağlayarak yakındaki cihazlarla olan paraziti azaltmak mümkündür.
Üç fazlı güçle çalıştırılan dönüştürücüyü tek fazlı kaynağa bağlamayın.
